ОПИСАНИЕ КОРПУСА
Структурный дизайн корпуса утвержден RINA. Это гарантирует соответствующее качество изготовления корпуса с использованием высоких технологий и наилучших материалов.
Vinylester resin используется для ламинации первого слоя всего корпуса, что гарантирует химическое и техническое соответствие высокого уровня и защиту от осмоса. В связи с этим Azimut дает 5 – летнию гарантию на корпус от осмотического вздутия.
DCPD – Orthophalic и isophthalic resins для морского предназначения использованы для внутренней отделки и создания усилений корпуса. Корпус и усиления сделаны путем ламинации типа сендвич с использованием высокотехнологической пены в качестве цельной структуры.
ДВИГАТЕЛИ
- Главные двигатели: Cummins
- Модель: QSB 5.9 по 313 Квт (425 л.с.) при 3000 об/мин
- КПП: ZF, 85 IV, передаточное число: 2,49:1
- Конфигурация КПП: V-образный интегрированный привод
- Вал: 2940 мм, диаметр 55 мм
- Угол вала: 12 градусов
- Винты: сплав никеля, бронзы и алюминия, 4 лопасти, спроектированы и построены для идеальной отдачи мощности и непревзойдённого комфорта во время движения, диаметр 750 мм
РУЛЕВОЕ УПРАВЛЕНИЕ
- Штурвал: нержавеющая сталь с гидроусилителем
- Регулируемое положение штурвала
- НОСОВОЕ ПОДРУЛИВАЮЩЕЕ УСТРОЙСТВО
- Side Power D 250б 6.5 кВт, 24 В

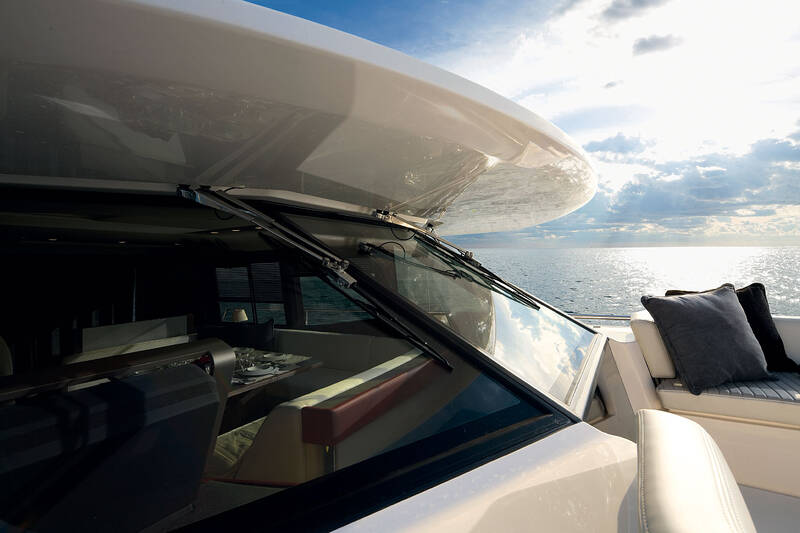

ВНЕШНЕЕ РАСПОЛОЖЕНИЕ

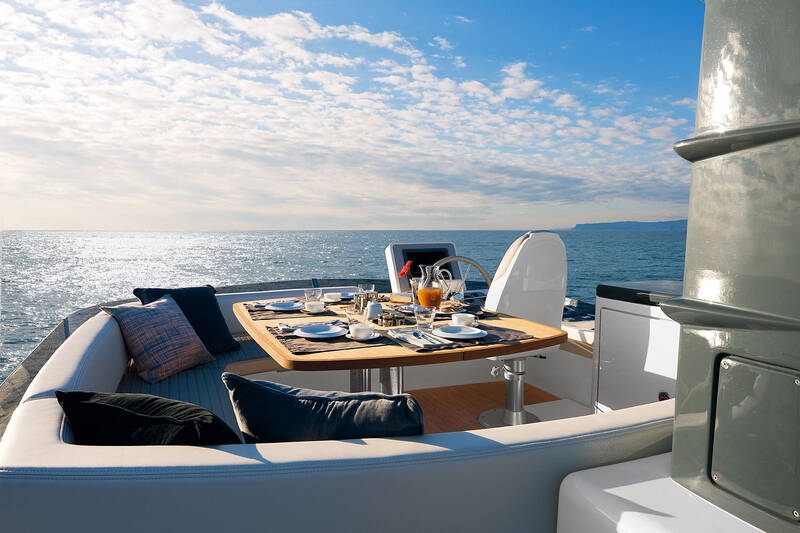

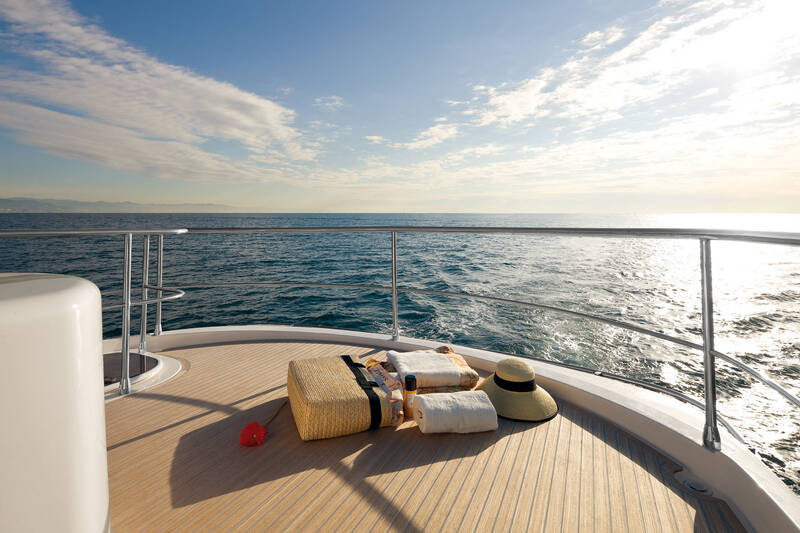

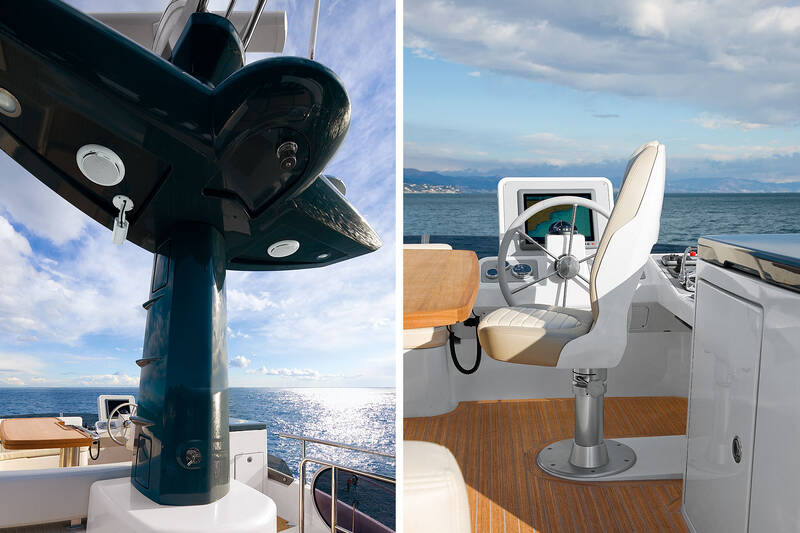

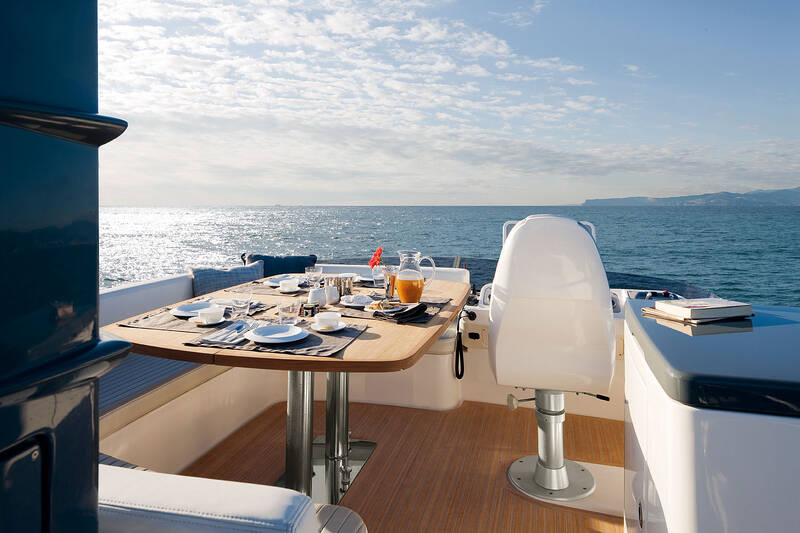

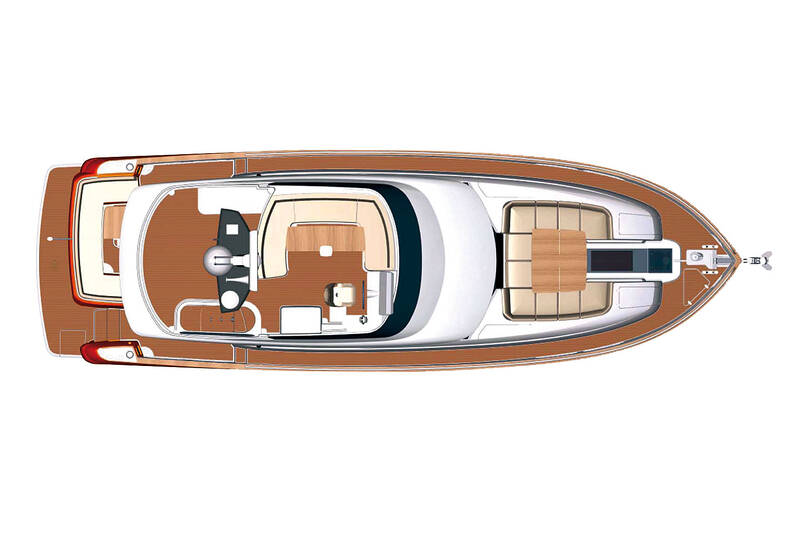

ФЛАЙБРИДЖ
- Доступ на флайбридж из кокпита по лестнице, расположенной по правому борту, лестница состоит из 4 стеклопластиковых ступеней интегрированных в корпус, и 2-мя ступеньками отделанными тиком и нержавеющей сталью
- Противоскользящее покрытие
- Водонепроницаемый люк из плексигласа и стальной окантовки
- Ветровики из плексигласа
- Поручни из нержавеющей стали
- Одноместное кресло рулевого по правому борту со штурвалом
- С-образный диван по левому борту с подушками и отсеками для хранения под сиденьем
- Стол, отделанный тиком
- Шкафчик в основании радарной мачты
- Мачта из стеклопластика включает:
- навигационные огни
- ТВ антенна
- рация
- GPS
- горн
- Душ с горячей и холодной водой под мачтой

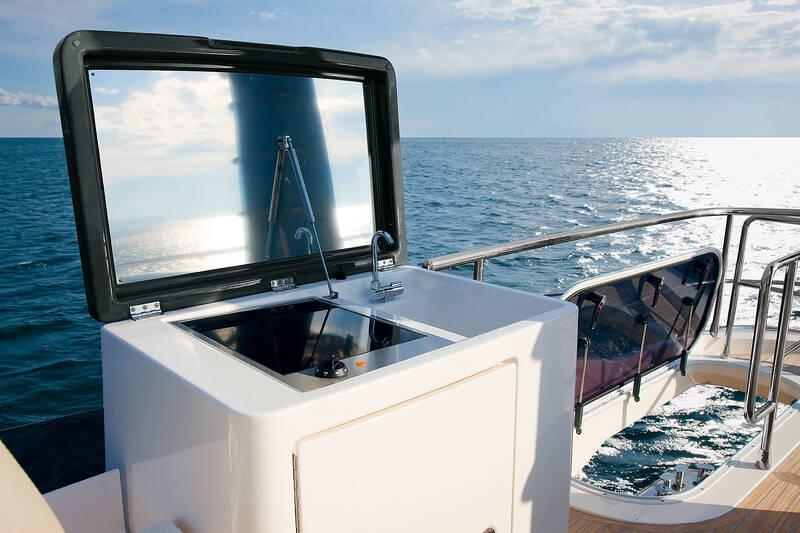

- Шкаф с крышкой их стеклопластика, под которой расположены: раковина, отделение для гриля (не включён), дополнительное отделение для морозильной камеры или лёдогенератора (не включён)
- Зона флайбриджа оборудована спасательным плотом, расположенным по левому борту за диваном
- В мачту встроены 2 водонепроницаемых динамика, подключенные к магнитоле в салоне

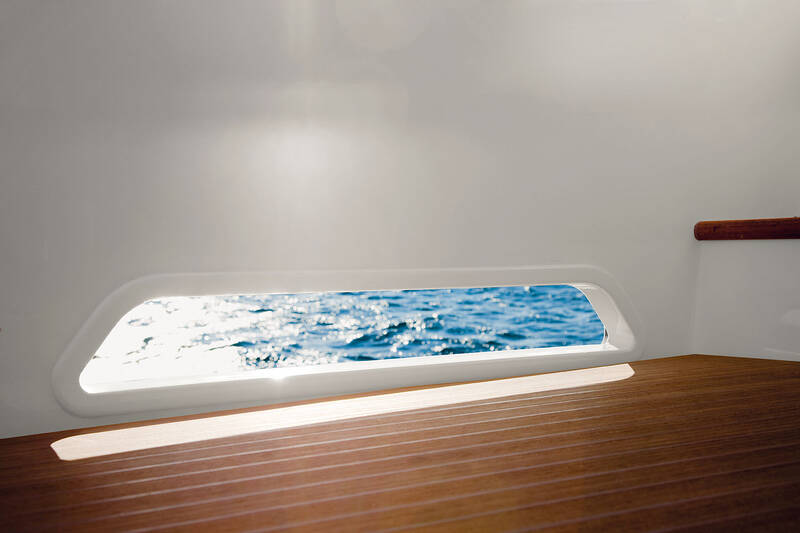

- Дренажные отверстия, 6 шт.
- Зона для загара в задней части флайбриджа

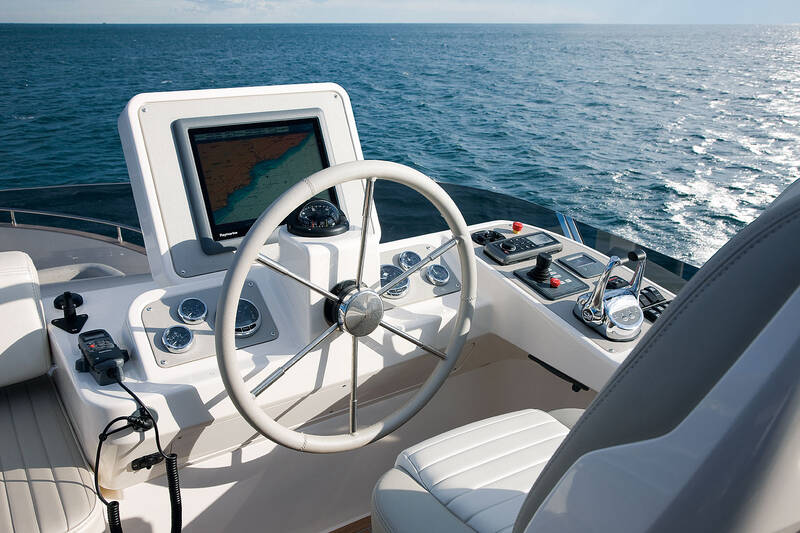

- Консоль управления включает в себя:
- управление главными двигателями
- старт-стоп двигателей
- приборы и навигационное оборудование (см. раздел Электроника)
- управление носовым подруливающим устройством
- световая индикация
- управление горном
- управление фарой-искателем
- прикуриватель 12 В
- счётчик якорной цепи
- фара-искатель 24 В
- магнитный компас
- рация
- автопилот

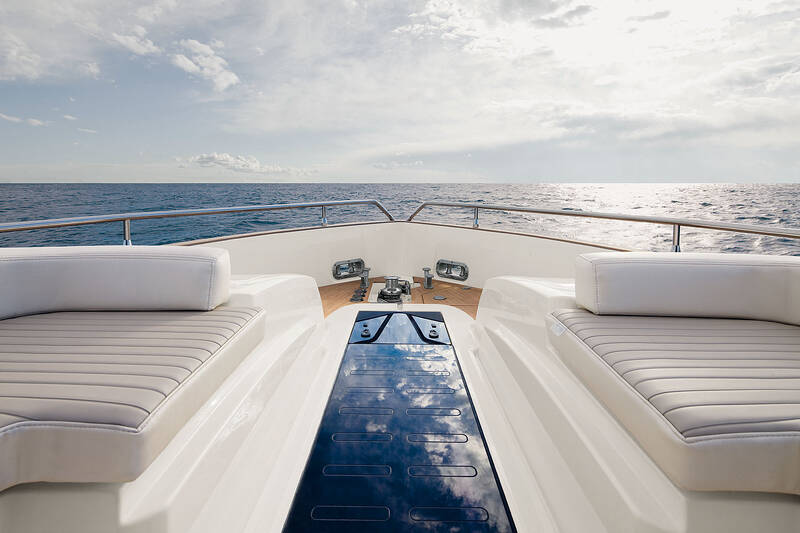

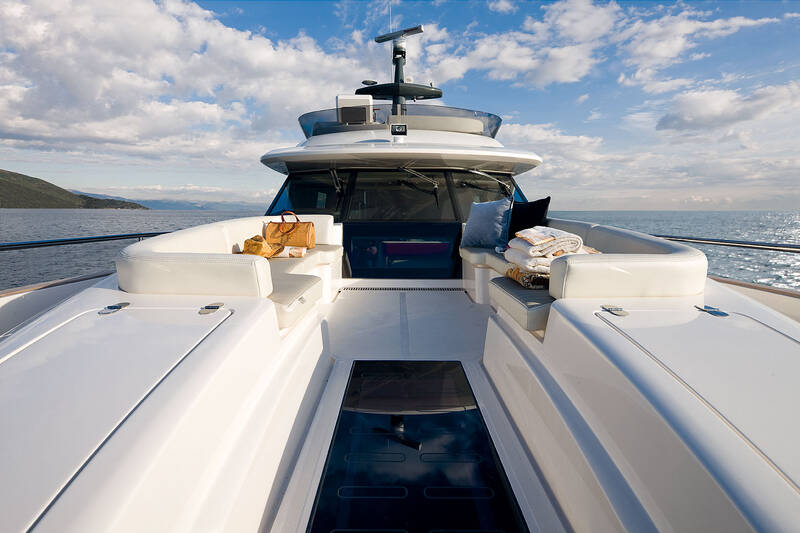

НОСОВАЯ ЧАСТЬ
- Отсек для якоря и якорной цепи с дренажным отверстием
- Стальной якорь 25 кг с цинковым покрытием
- Стальная цепь 75 м (10 мм диаметр)
- Якорный отсек с дренажем и местом для хранения кранцев на носу
- Встроенная защита якоря на носу
- Якорная лебедка в носовой части 1500 Вт, 24 В

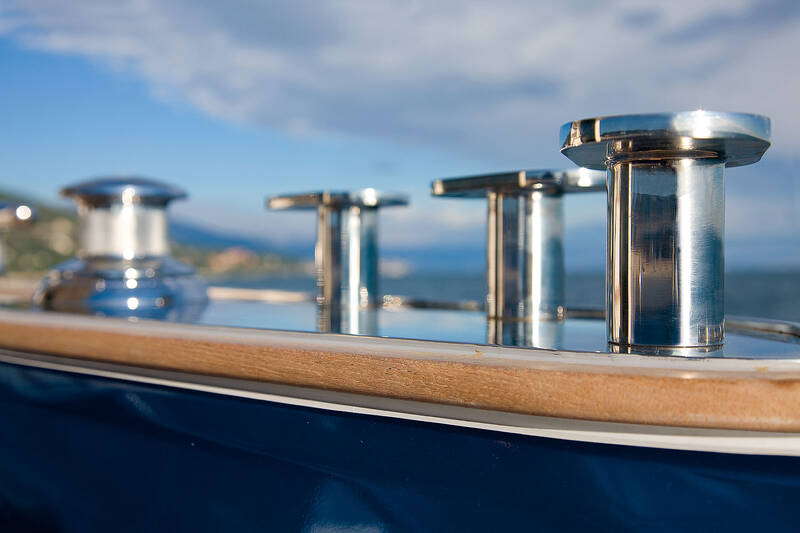

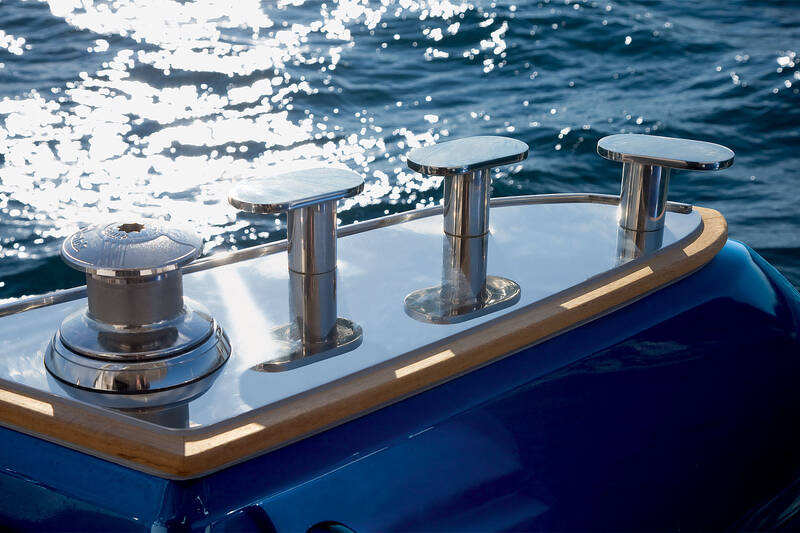

- Клюзы из нержавеющей стали, 6 шт.
- Управление якорной лебёдкой (поднять/опустить/ополаскивание цепи)
- Два дивана с подушками
- Отсека для хранения кранцев (2 с дренажем и 2 водонепроницаемые под сиденьем)
БОКОВЫЕ ПРОХОДЫ
Топливо-заправочные горловины по каждому борту (88 мм с крышкой), горловина для залива свежей воды (85 мм), горловина для откачки бака чёрных вод (75 мм), 2 кнехта, противоскользящее покрытие, поручни из нержавеющей стали.
КОРМОВАЯ ЧАСТЬ

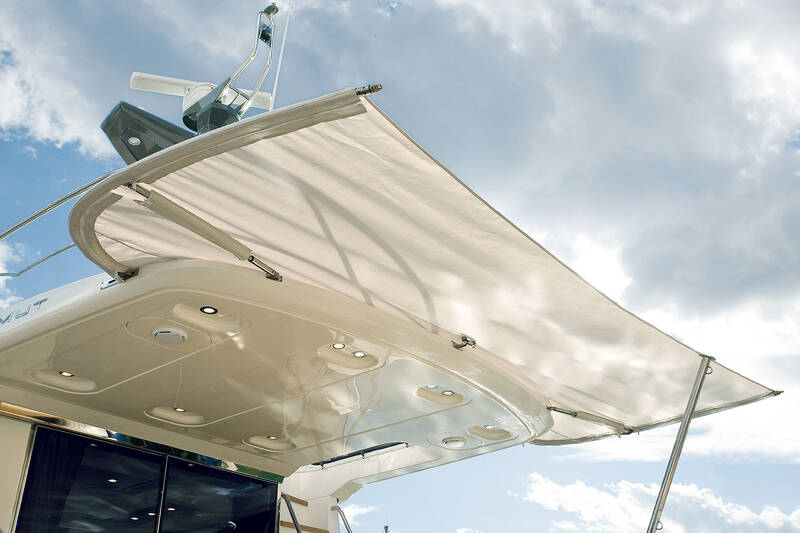

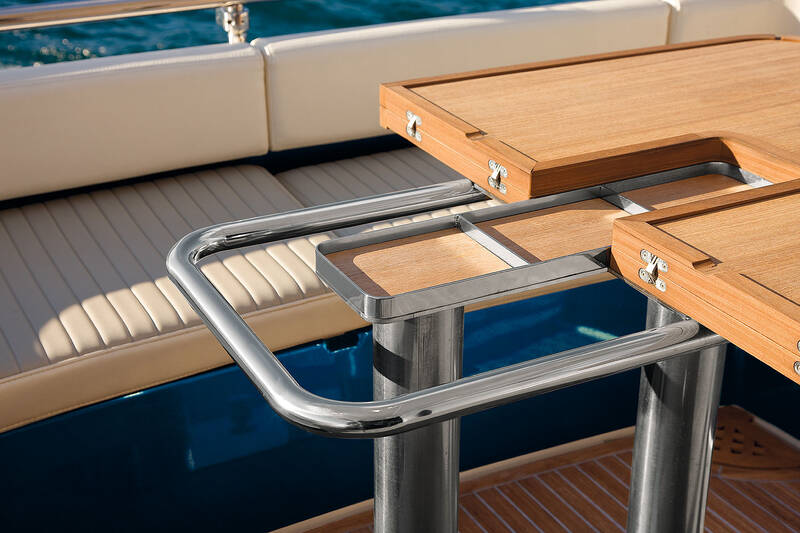

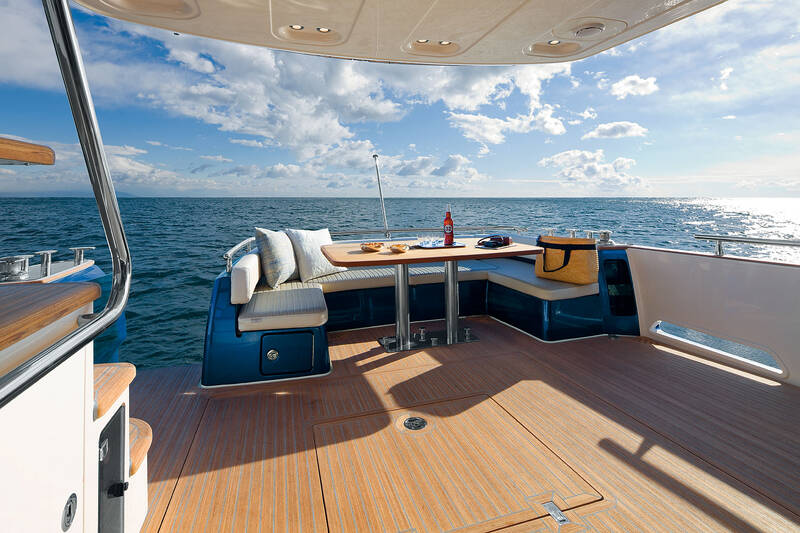

КОКПИТ
- Дверца на кокпит из нержавеющей стали и пластика
- Отсеки для хранения швартовых
- Дверь в салон с замками из нержавеющей стали
- С-образный диван на 5 персон с подушками и отсеками для хранения под ним
- Люк в машинное отделение в полу на кокпите
- Противоскользящее покрытие
- Поручни
- Дренажные отверстия
- Влагозащитные светильники на потолке
- Рундук, встроенный в лестницу на флайбридж с отсеком для лёдогенератора (не установлен)
- Панель управления противопожарной системой

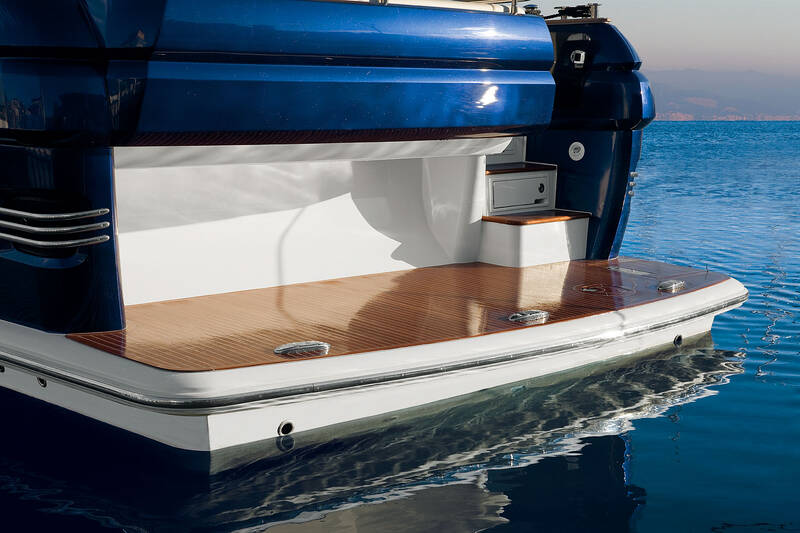

ПЛАВАТЕЛЬНАЯ ПЛАТФОРМА
- Приспособление для спуска и поднятия тендера с телескопическим кильблоком из алюминия и стали, грузоподъёмностью 80 кг и ограничением по длине 2.4 м)
- Рундуки для хранения кабелей, подсветка, противоскользящее покрытие, выдвижная лестница для спуска на воду, душ с горячей и холодной водой по правому борту, кормовой привальный брус из нержавеющей стали.
- Размеры плавательной платформы: 3.35 м, длина 0.975
- Максимальные размеры тендера: 2.90 x 1.50 м
ВНУТРЕННЯЯ ПЛАНИРОВКА

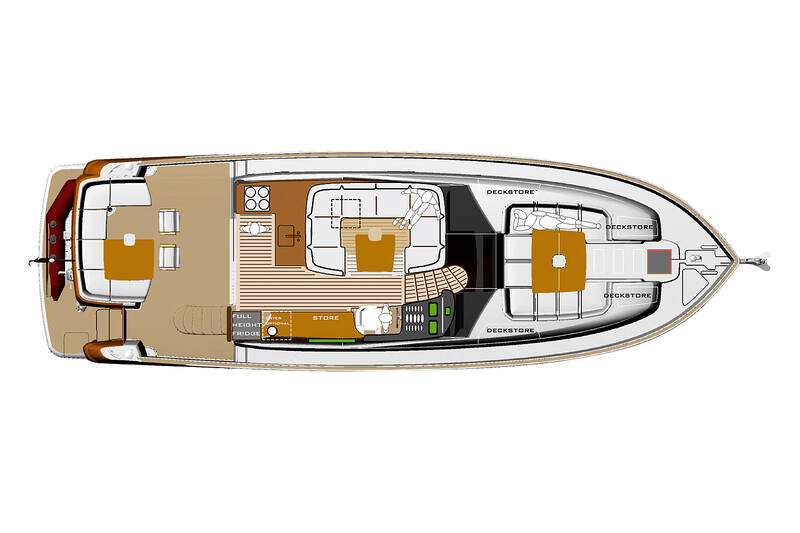

ГЛАВНАЯ ПАЛУБА

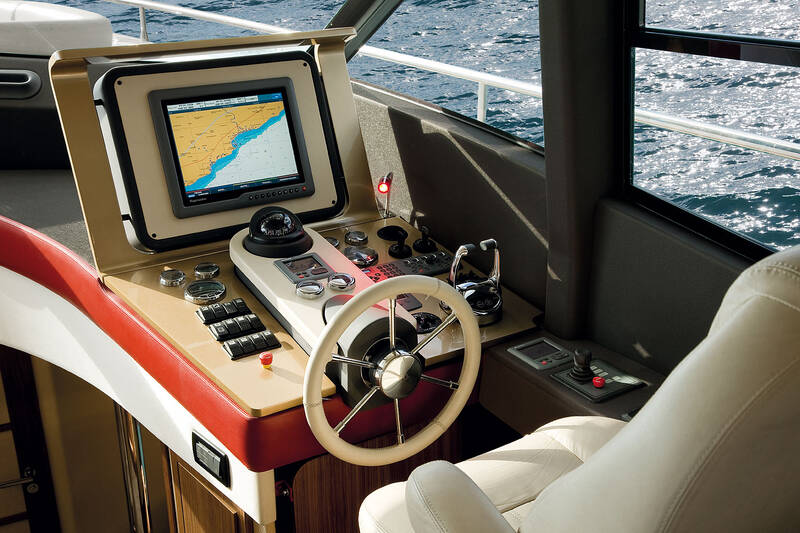

ПОСТ УПРАВЛЕНИЯ
- Регулируемое кресло рулевого с подлокотниками, место для хранения под креслом, раскладываемая подставка для ног, открывающееся окно, штурвал.
- Консоль управления включает в себя:
- управление носовым подруливающим устройством
- дистанционное управление Mini Command
- управление якорной лебедкой
- горн, навигационные огни, дворники ветрового стекла с системой омыва
- управление помпами
- управление помпами откачки черных и серых вод
- вентиляция машинного отделения
- прикуриватель 12 В
- ополаскивание якорной цепи
- датчик уровня топлива, наполненности бака чёрных вод, серых вод и бака чистой воды.
- приборы контроля двигателей: запуск двигателей, счётчик моточасов, давление и температура двигателей, сигнализации, амперметр

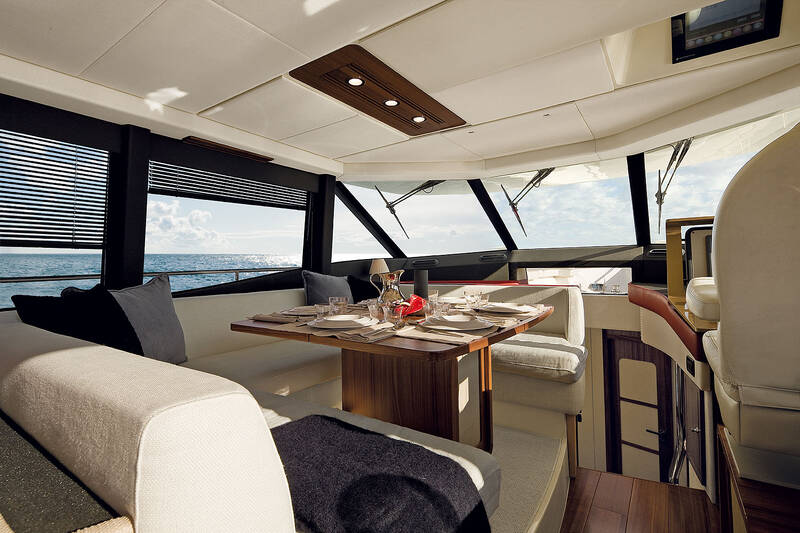

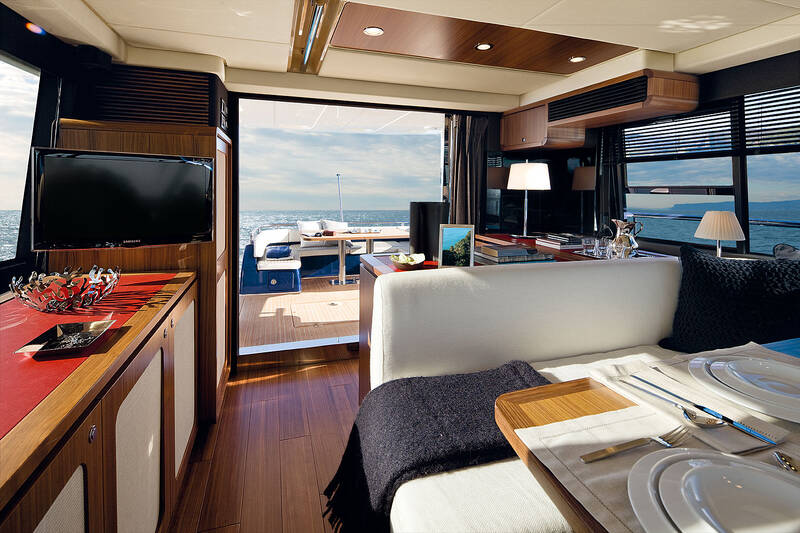

САЛОН
Мебель из орехового дерева Каналетто, С-образный диван по левому борту на 6/8 человек, обеденный стол по левому борту на 6 человек, с поручнем, подстаканниками и местом для хранения в основании стола, оборудованное под установку шкафа для вина (не включён). Мебель по правому борту с выдвижными ящиками и ящиками под посуду.
ТВ система с антенной и с розетками в салоне и в мастер-каюте. Обивка стен и потолка тканью, вставки из дерева на потолке. Венецианские жалюзи на боковых окнах и закрывающиеся шторы на кормовой двери, ковровое покрытие на полу.

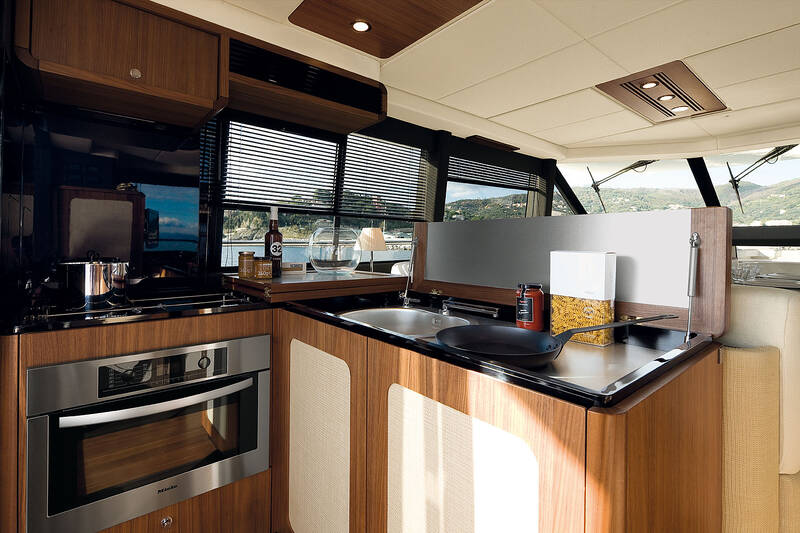

КУХНЯ (КАМБУЗ)
Кухня расположена около входа. L-образный диван по левому борту и шкаф с холодильником по правому борту. Мебель из орехового дерева. Рабочая поверхность из нержавеющей стали с раковиной и смесителем с горячей и холодной водой. Отделение для хранения в углу, 2 выдвижных ящика для столовых приборов. Трёхконфорочная панель с держателями из нержавеющей стали, выдвижной ящик под микроволновой печью. Вытяжка 24 В, микроволновая печь с грилем, шкафчик около потолка, открывающееся окно, место для мусорного бака под раковиной, холодильник + морозильник 190 л.

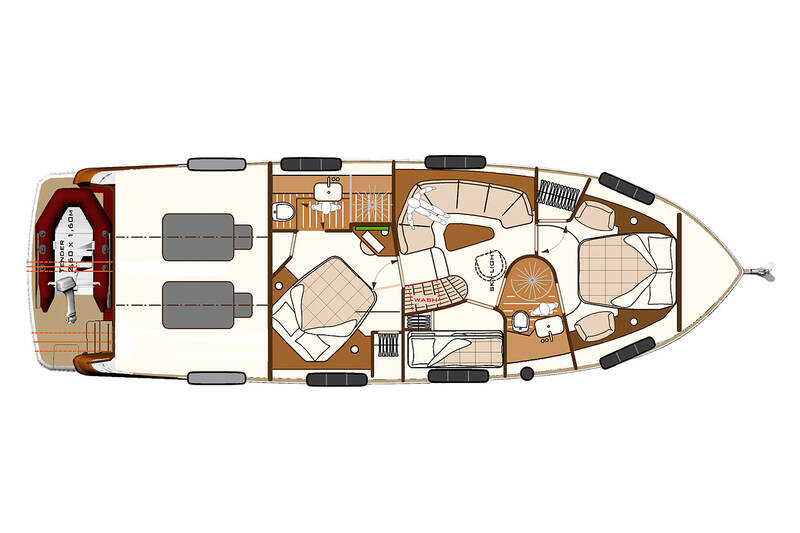

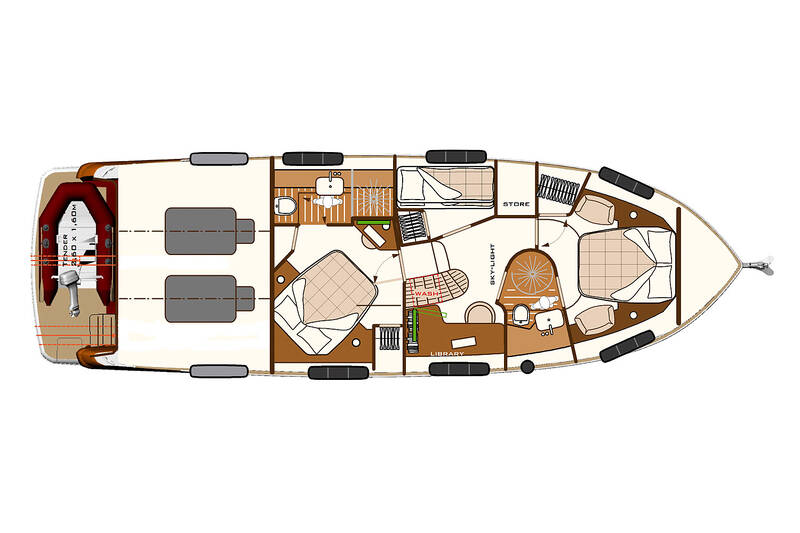

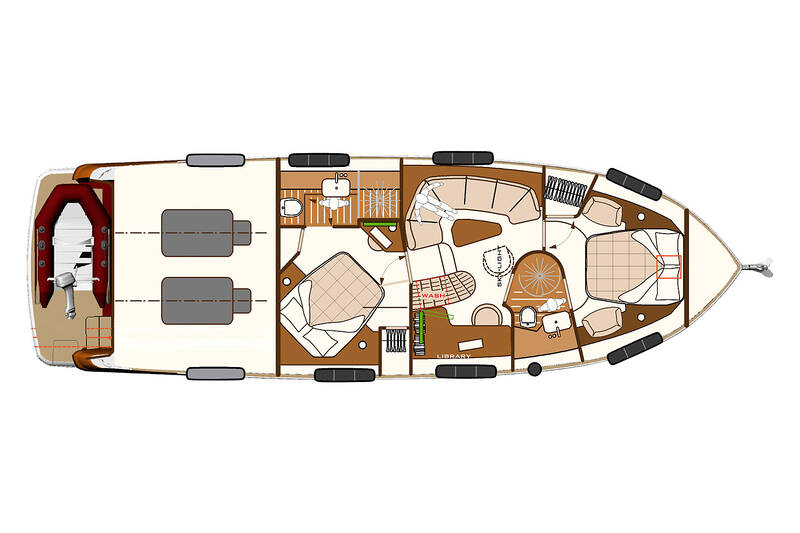

НИЖНЯЯ ПАЛУБА

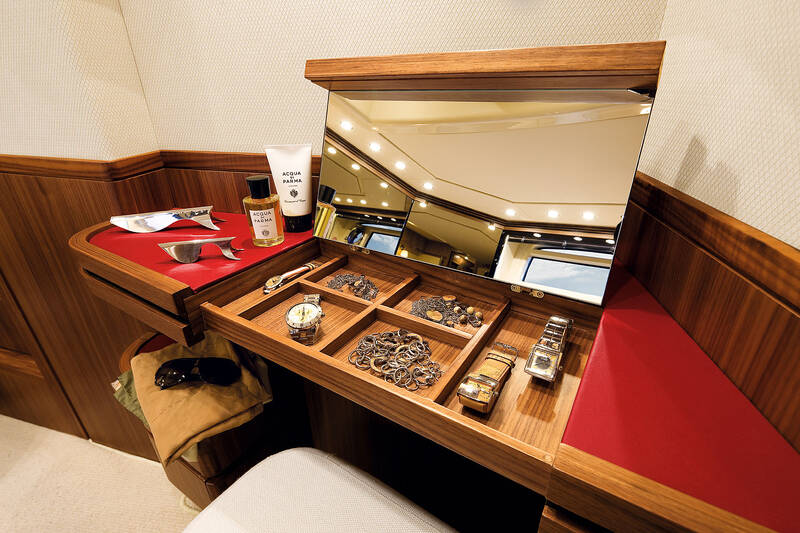

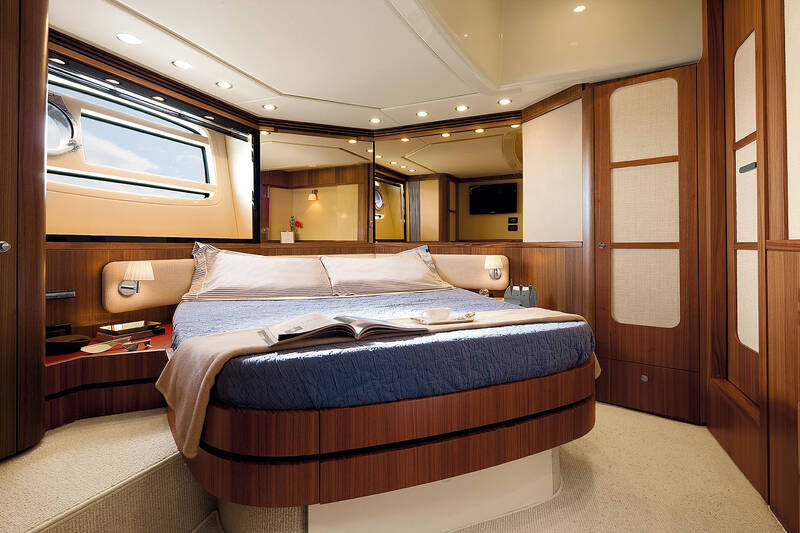

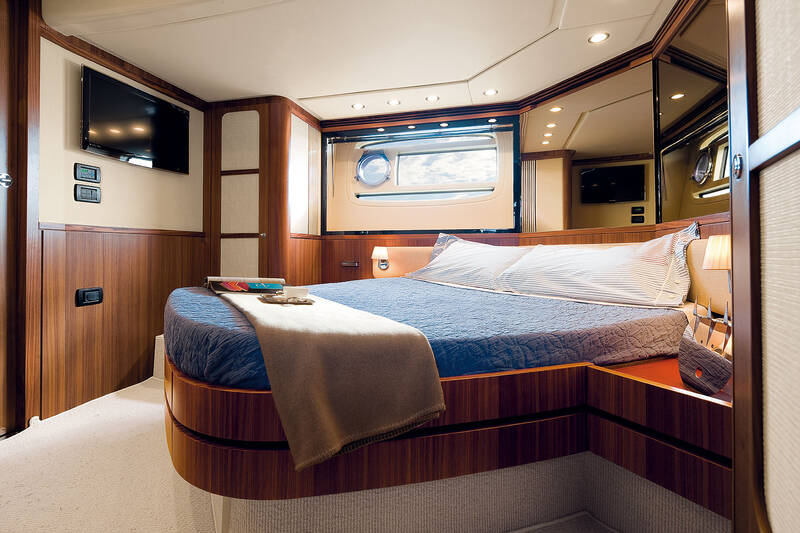

МАСТЕР КАЮТА
Расположена посередине, имеет двуспальную кровать со столешницей и двумя выдвижными ящиками. Спинка кровати имеет отсек для хранения, оборудованный под установку сейфа (не установлен), 2 светильника у изголовья кровати, 2 гардероба, косметический стол с зеркалом и пуфиком по левому борту, панорамное окно по правому борту с открывающимся иллюминатором, диодная подсветка, ковровое покрытие, жалюзи, антенна ТВ.

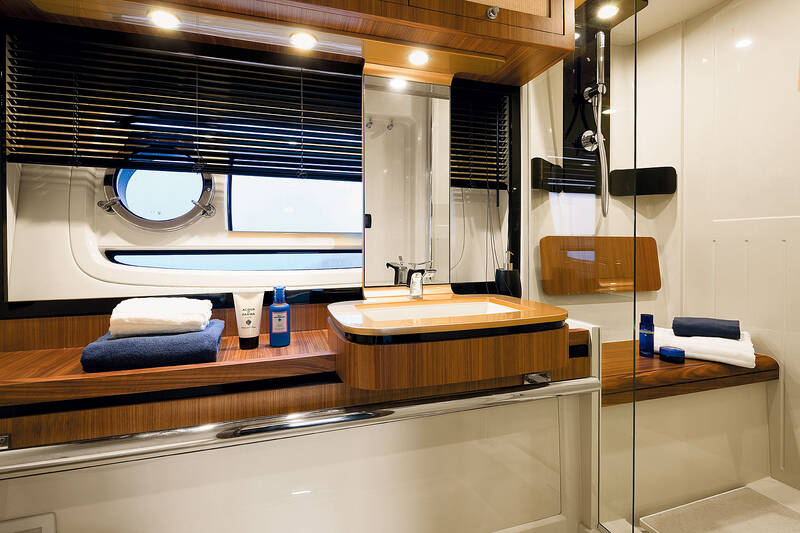

САНУЗЕЛ КАЮТЫ ВЛАДЕЛЬЦА
Индивидуальный доступ в санузел из каюты владельца, расположен по левому борту, верхняя часть раковины покрыта лаком и столешница из мрамора. Туалет Tecma. Смеситель, душевая кабина с дверью и местом для сидения, душевая колонна, 3 шкафчика под потолком, зеркало с подсветкой, панорамное окно по левому борту с открывающимся иллюминатором и жалюзи, ламинат на полу, вытяжка (в душевой кабине).

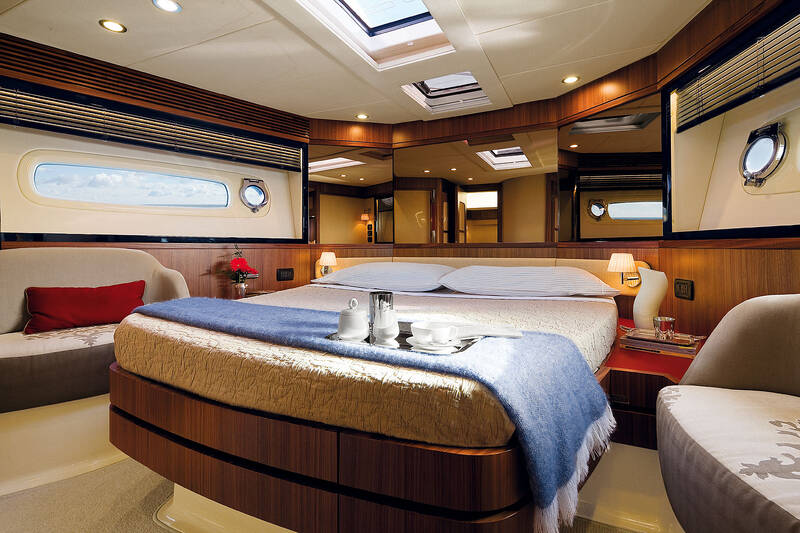

VIP КАЮТА
Расположена в носовой части. Установлена двуспальная кровать со шкафчиками и местом для хранения под кроватью, 2 кресла, люк на палубу, гардероб по левому борту, широкие горизонтальные окна по обеим сторонам с открывающимися иллюминаторами, ковровое покрытие, диодная подсветка, доступ из каюты напрямую в санузел, жалюзи, 2 светильника у изголовья кровати, дневной свет.

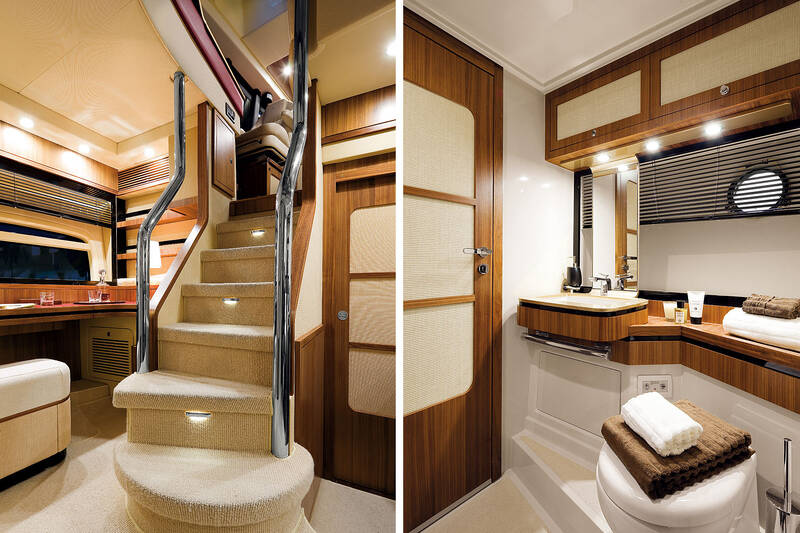

САНУЗЕЛ VIP КАЮТЫ
Расположен по правому борту, доступ из vip-каюты и из салона нижней палубы, туалет Tecma, верхняя часть раковины покрыта лаком и столешница из мрамора, смеситель, душ с круговой дверью, 2 шкафчика под потолком, зеркало с подсветкой, открывающийся иллюминатор и жалюзи, ламинат на полу, вытяжка (в душевой кабине)
ЦЕНТРАЛЬНАЯ ЧАСТЬ НА НИЖНЕЙ ПАЛУБЕ
Доступ по лестнице с поручнями из главной палубы, оборудованной местом для установки стиральной машины (не установлена), прямое естественное освещение через ветровое стекло, и место для электрической панели управления.

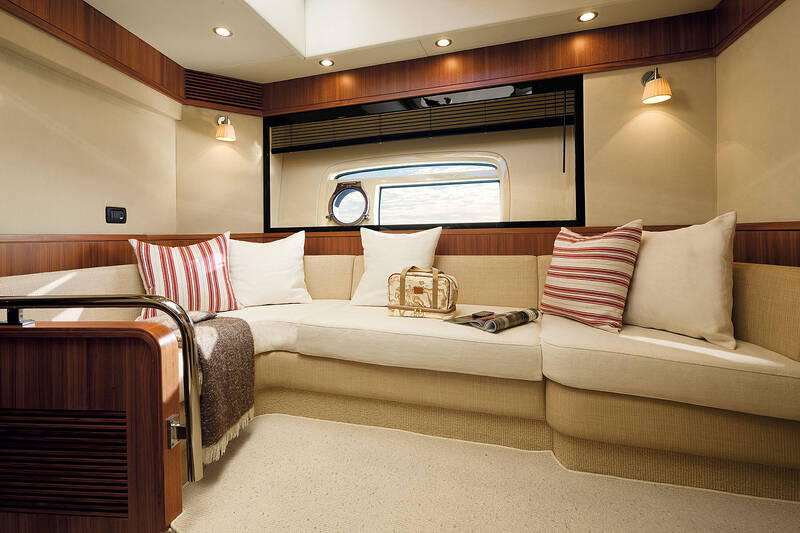

ВТОРАЯ ОБЕДЕННАЯ ЗОНА
Широкий L-образный диван по левому борту с подушками, панорамное окно по левому борту с открывающимся иллюминатором, диодная подсветка, прямое естественное освещение через ветровое стекло, поручни, подстаканники.
ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Напряжение бортовой сети: 220 В одна фаза, 50 Гц, 24 В, 12 В
- Главная электронная панель управления установлена на главном посту управления и в машинном отделении. Панель с предохранителями на 24 В и 220 В расположена около лестницы на нижнюю палубу по левому борту и в машинном отделении
СИЛОВЫЕ ИСТОЧНИКИ
ГЕНЕРАТОР
- EMI 3.5 кВт, 50 Гц
БЕРЕГОВОЕ ПОДКЛЮЧЕНИЕ
- 50 А на транце
БАТАРЕИ
- Группа из 24 В гелиевых батарей по 270 А/ч, для сервиса
- Группа из 24 В батарей по 90 А/ч двигателей
- Батарея 12 В по 50 А/ч для генератора
- Электронное зарядное устройство 80 А для батарей (220-110 В)
- Зарядное устройство для батарей генератора на 10 А (220-110В)
- Стандартные евро-розетки
СИСТЕМА ОСВЕЩЕНИЯ
- 24 В подсветка для внутренних помещений и влагозащищённая для внешних
НАВИГАЦИОННОЕ ОБОРУДОВАНИЕ
ПОСТ УПРАВЛЕНИЯ
- Электроника Raymarine
- Один мультифункциональный дисплей RAYMARINE 9” E 90W
- Магнитный компас Helmsman 12/24 В, RAYMARINE ST6002 Автопилот, рация VHF RAYMARINE RAY 240E DSC класс D
ФЛАЙБРИДЖ
- Raymarine ST6002 Автопилот, Магнитный компас, Дисплей ST60 tridata, ДУ Мини Комманд, Вторая рация VHF RAYMARINE RAY 240E, 2 динамика , подключенные к аудиосистеме в салоне, старт-стоп двигателей
- Оборудование может меняться без предварительного уведомления
СИСТЕМА ПОМП
3 электрические помпы 24 В (обеденная зона, мастер каюта, машинное отделение) 2 помпы, производительностью 237 л/мин и одна 135 л/мин. 1 аварийная ручная помпа в мастер-каюте 49л/мин, 1 полуавтоматическая помпа 24V 135л/мин с управлением на главном посту, откачка воды через двигатели.
ПРОТИВОПОЖАРНАЯ СИСТЕМА
- Управление на кокпите, два 12 кг порошковых огнетушителя
ТОПЛИВНАЯ СИСТЕМА
- Два алюминиевых бака в моторном отсеке по 1500 л каждый
- Бак по правому борту имеет индикацию на главный пост, каждый бак имеет оптический датчик положения топлива
- Два одинарных фильтра Ракор для двигателей и один фильтр для генератора Nauco
- Топливо-заправочные операции выполняются через заливные горловины, расположенные на каждом борту.
- Два воздухозаборника, 24 В клапана для аварийного отключения подачи топлива
- Вентиль для слива на левом баке
СИСТЕМА ЧЁРНЫХ ВОД
Два пластиковых бака чёрных вод вместимостью 225 л, с уровнем заполненности, расположены под гостевым санузлом. Вентиляция баков оборудована фильтрами, масератор, откачка через горловину, расположенную на боковом проходе. Слив со всех туалетов попадает в бак. Ручной сброс за борт.
СИСТЕМА СЕРЫХ ВОД
- Пластиковый бак серых вод вместимостью 225 л, с уровнем заполненности и выводом информации на главный пост, расположен под второй обеденной зоной на нижней палубе, ручная/автоматическая откачка, помпа для откачки.
СИСТЕМА СВЕЖЕЙ ВОДЫ
- Система водоснабжения состоит из бака 700 л, расположенного под vip-каютой
- Заправочная горловина на носу
- Индикатор уровня на главном посту
- Вентиляция баков, водяная помпа с сайлент-блоками, 24 В производительностью 45 л/мин в машинном отделении
- Бойлер 60 л 220 В – 800 Вт
- Подготовка для берегового подключения воды
- Горячая и холодная линии воды на кухне, во всех санузлах, плавательной платформе Холодная вода на флайбридже и в моторном отсеке
- Смыв в туалетах чистой водой
СИСТЕМА МОРСКОЙ ВОДЫ
Используется для охлаждения двигателей, генератора, кондиционера, подводный выхлоп.
Для ополаскивания якорной цепи используется забортная вода.
СИСТЕМА ВЫХЛОПА ОТ ДВИГАТЕЛЕЙ
- Подводная выхлопная система, решётка на выходе из нержавеющей стали, структурные отверстия в корпусе, сепаратор с боковым выхлопом.

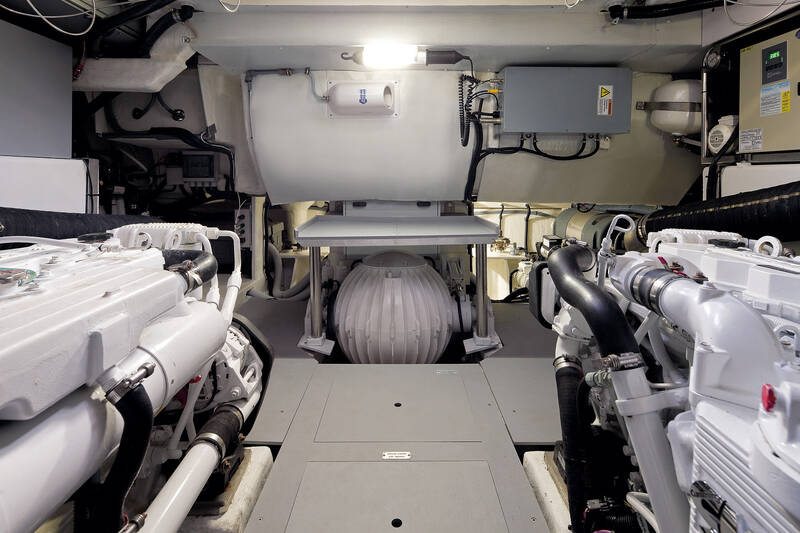

МАШИННОЕ ОТДЕЛЕНИЕ
- Доступ из кокпита, место для хранения батарей, по одному боксу по каждому борту, звукоизоляция, интрудеры на транце
ВЕНТИЛЯЦИЯ И ВЫТЯЖКА
- Питание 24 В, расположена в мастер и VIP каютах и на кухне
СИСТЕМА СТАБИЛИЗАЦИИ
- Плавниковые стабилизаторы
- Два гидравлических поршня для управления стабилизаторами
- Дисплей управления стабилизаторами на главном посту управления
- Гидравлическая помпа на двигателе по правому борту
- Система охлаждения морской водой 24 В
- Электронная панель на главном посту управления и на флайбридже
РАЗНОЕ
- Набор кастрюль, посуда и столовые приборы с логотипом Азимут на 8 персон
- Багор
- Чехлы на окна и ветровое стекло
- Чехлы на панель управления на флайбридж
- Швартовы 5 штук по 12 м диаметром 20 мм, 8 штук по 3 м, диаметром 8 мм,
- 6 белых кранцев с чехлами с логотипом Азимута 700 х 240
- Сумка с документацией
- 3 пульта ДУ для трапа
- 2 комплекта ключей для входной двери
